Un

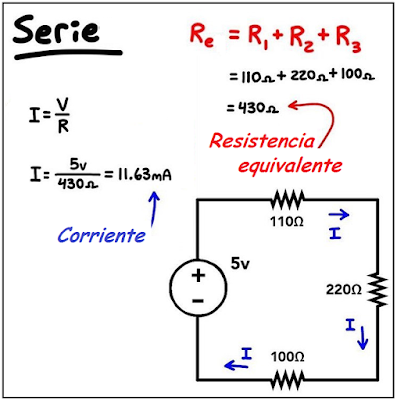

circuito está en serie cuando la corriente
eléctrica I tiene la misma intensidad en cada una de las resistencias,
ya que solamente tiene un único camino
para fluir. En las siguientes figuras se puede observar tres resistencias R1, R2 y R3 conectadas en serie, la corriente que pasa por cada una de ellas tiene la misma
intensidad.
Un
ejemplo real del circuito en serie estará dado por la siguiente
gráfica.
Veamos
otros ejemplos de circuitos en serie:
Se
observa que cada bombillo,
representa una resistencia R.
En
la gráfica se puede observar dos resistencias que se encuentran en SERIE, un solo camino por donde fluye la corriente I.

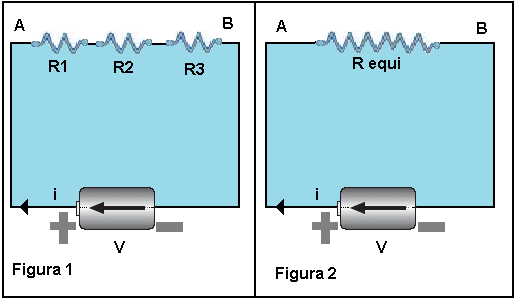

De
las figuras 1 y 2, podemos decir que las
3
resistencias se pueden reemplazar por una resistencia equivalente (R equi.), por la cual circulará la misma corriente I,
si se conecta el circuito al mismo
voltaje en los extremos.
Por
la ley de OHM, se tiene:
Como conclusión se puede decir:
- Si varias resistencias están conectadas en serie, estas se pueden reemplazar por una R equi igual a la suma de las resistencias componentes.
- La intensidad de la corriente I, es la misma en todas partes del circuito.
- La diferencia de potencial (V) aplicada es igual a la suma de las diferencias de potencial entre los extremos de cada una de las resistencias.
- La R equi es igual a la suma de las resistencias asociadas.
Ejemplo 1
Cuatro resistencias de 2 ohmios, 5
ohmios, 6 ohmios y 7 ohmios se conectan
en serie a una batería
que proporciona una diferencia de potencial de 60 voltios. Halle la intensidad de la corriente que circula por cada resistencia y la diferencia de potencial en cada una de
ellas.
Ejemplo 2
Ejemplo 3
