Un
circuito se encuentra en paralelo cuando la corriente eléctrica total tiene más de un camino para fluir.
En
la figura se puede observar que las resistencias se encuentran conectadas en paralelo, pues
todas están sometidas a la misma diferencia
de potencial (V) por estar
unidas entre los puntos A y B.
Algunos
ejemplos reales de un circuito en PARALELO, estará dado por la gráfica:
Podemos
ver que la corriente I,
toma caminos diferentes.
Se
observa que cada bombillo,
representa una resistencia R.
En el punto A la corriente total tiene diferentes caminos para fluir, donde pasará una corriente mayor por la menor resistencia.
Si
se reemplaza estas resistencias por una resistencia
equivalente, por ésta circulará la corriente
total, aplicando la ley de Ohm,
se tiene:
Podemos
decir que el inverso de la resistencia
equivalente es igual a la suma de los inversos
de las resistencias parciales.
Como conclusión, en un circuito en paralelo se cumple:
- La intensidad de la corriente total es igual a la suma de las intensidades de las corrientes parciales, es:
- La diferencia de potencial ( V ) en cada una de las resistencias es igual a la diferencia de potencial aplicada al circuito.
- El inverso de la R equi es igual a la suma de los inversos de las resistencias parciales.
Ejemplo 1
En
el siguiente circuito en paralelo,
se tiene una R1 de 6 ohmios, R2 de 9 ohmios, una R3 de 18 ohmios y un voltaje
de 57 voltios. Halle R equivalente,
corriente total y la intensidad de la corriente en cada resistencia.
Veamos algunos ejemplos gráficos de circuitos en paralelo
Ejemplo 2
Circuitos
en serie-paralelo
Un
circuito puede estar en serie, en paralelo o en una combinación serie-paralelo.
La siguiente figura muestra una conexión en SERIE-PARALELO, donde R1 y
R2 se encuentran en paralelo, su
combinación R equi se encuentra en serie con R3.

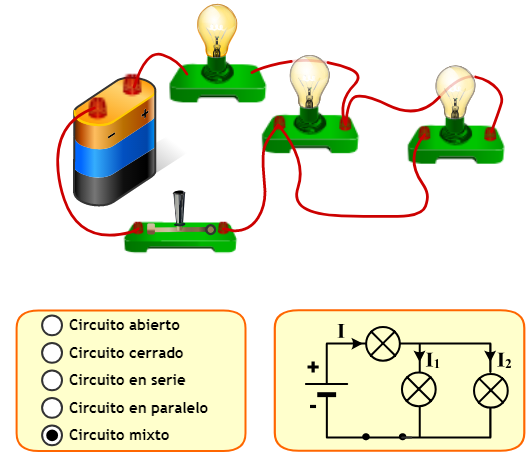

Algunos
ejemplos gráficos de circuitos mixtos.
Se
puede observar que el circuito es la combinación de los circuitos en SERIE y en PARALELO.
El
circuito es una combinación de SERIE– PARALELO.
Ejemplo 1
En
el siguiente circuito se tiene una R1 de 4 ohmios, R2 de 6 ohmios, una R3 de 12
ohmios y R4 de 4 ohmios, un voltaje de 42 voltios. Halle R equivalente, corriente total, V en cada resistencia y la intensidad de la corriente en cada resistencia.
Ejemplo 2
Ejemplo 3
